Guía de férulas personalizadas 2026| Soluciones integrales para conexiones de precisión

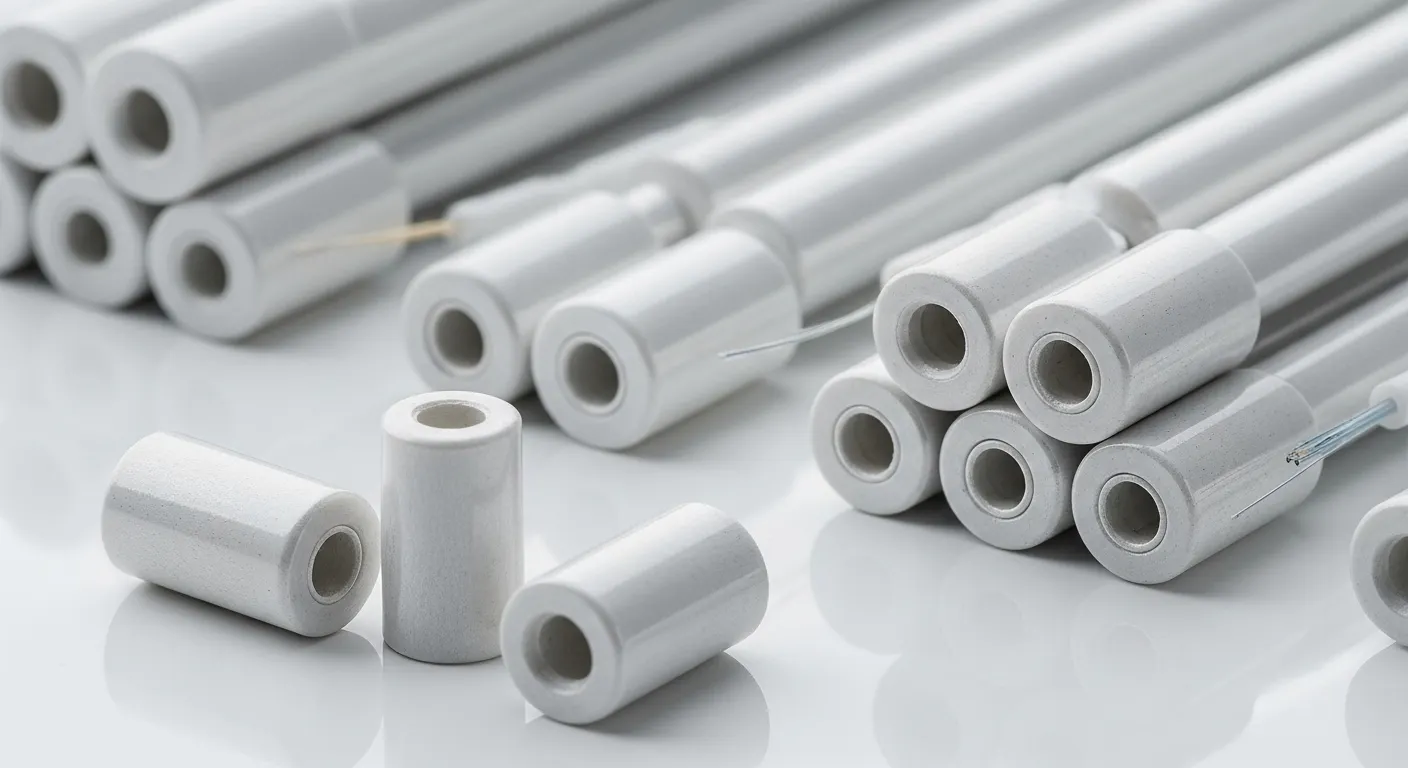

La Ferrule Personalizada es el componente principal para una alineación precisa de fibras. Es una funda cerámica que posiciona la fibra y controla el contacto extremo-cara. La circonia robusta garantiza dureza, características de desgaste finas y estabilidad térmica. Estas propiedades mantienen bajas las pérdidas y un rendimiento constante bajo presión. La Guía de Ferulas Personalizadas 2026 ofrece conexiones de precisión en un solo parada. Explica la terminología central y demuestra cuándo la personalización puede aportar valor. Ofrece una comparación clara y detallada entre diseños personalizados y estándar. La presentación también introdujo el control de procesos y la trazabilidad de UPCERA. Las configuraciones, tolerancias y casos de aplicación seguirán. Las decisiones clave y los riesgos ocultos se revelarán en las siguientes secciones.

Comprensión de los férulos cerámicosand CuandotPersonalizar

• ¿Qué esa ¿Virula cerámica?

Una férula cerámica es la funda de precisión que coloca una fibra óptica dentro de un conector, adaptador o accesorio de alineación. Controla el centrado X-Y, establece la profundidad de inserción en el eje Z y define la geometría de la cara final que regula el contacto físico. La circonia de alta pureza es el material preferido porque combina alta dureza y resistencia al desgaste con una expansión térmica cercana al vidrio de sílice.

Este emparejamiento de materiales preserva la alineación y la fuerza de contacto a medida que varían las temperaturas, manteniendo baja la pérdida de inserción y la pérdida de retorno estable durante largas vidas útiles. En interfaces estandarizadas como SC y LC, la ferola rige la precisión del ánimo y la concentricidad entre el diámetro y el diámetro exterior. Las desviaciones a escala de micras pueden traducirse en desplazamiento lateral, inclinación angular o microhuecos en la interfaz. Estos errores mecánicos se convierten en penalizaciones ópticas: mayor pérdida de inserción, mayor retroreflexión y comportamiento inestable bajo vibración o ciclos térmicos. Por tanto, la virola no es un espaciador pasivo; es la referencia mecánica para el eje óptico.

• Ferrule personalizado frente a diseños estándar

Las férulas estándar siguen dimensiones fijas para el despliegue masivo. Son rentables y ampliamente disponibles. Sin embargo, los sistemas avanzados —enlaces de centros de datos de alta densidad, láseres de fibra, sensores compactos y nodos robustos de 5G— suelen exigir geometrías que una pieza de catálogo no puede proporcionar. Una Ferrule Personalizada aborda esta brecha con un control dirigido de ID/OD, longitud, bisel, número de agujeros y forma final.

Las principales ventajas de una Férula Personalizada incluyen:

• Ajuste ajustado que reduce el desplazamiento coaxial y la variación del ángulo de la cara final, mejorando la pérdida de inserción y la pérdida de retorno.

• Tolerancias a nivel de micras en el diámetro y el diámetro exterior que mantienen la alineación mediante ciclos repetidos de mate - demato.

• Opciones estructurales - de un solo agujero, doble agujero o de gran diámetro - para detección dúplex, entrega de vigas o fibras especiales.

• Características de integración como un vástago metálico para montaje robusto o vías térmicas en conjuntos híbridos.

• Formas de extremo escalonado o cónico que guían la inserción, gestionan el flujo de adhesivo y protegen el borde de la fibra.

En UPCERA, la producción de Custom Ferrule está ancla en el control de procesos. Aportamos más de 20 años de experiencia en fabricación cerámica y suministramos directamente a la fábrica para garantizar una calidad constante y plazos de entrega fiables. Cada virola pasa la inspección de concentración al 100%. Las tolerancias a nivel de micras se verifican mediante metrología en línea en etapas críticas. El pulido de las caras finales está definido para controlar el desplazamiento y el radio del ápice. La marcado láser añade trazabilidad para auditorías, registros de mantenimiento y retroalimentación de campo.

Opciones de diseñoand Especificaciones de calidad

• Geometrías configurablesand Características

Una Ferrule Personalizada exitosa parte de la función óptica y se mapea hacia la geometría, los materiales y los controles de proceso. El objetivo es alinear la física de la fibra con la realidad mecánica: el sistema de adhesivos, el cuerpo del conector y el entorno en el que vivirá el conjunto. UPCERA soporta un amplio conjunto de configuraciones para satisfacer esas necesidades sin forzar compromisos.

•ID: Agujeros interiores de precisión micrométrica para SM, MM, fibras especiales y capilares; Opciones de gran calibre para láser y alta potencia.

• OD: Diámetros exteriores personalizados para carcasas y mangas para recortar el deshueco y asegurar la repetibilidad en el ensamblaje en volumen.

• Longitud y chaflado: La longitud determina la profundidad y relieve del asiento; Los bisellos evitan el desgaste de los bordes, facilitan la carga de fibras y gestionan la absorción de adhesivos.

• Agujero simple o doble: Los agujeros dobles permiten detección pareada, medición de referencia o enrutamiento dúplex en espacios reducidos.

• Diseños de gran diámetro: Encajan núcleos sobredimensionados, tubos protectores y piezas de acondicionamiento de vigas fuera de los rangos estándar.

• Integración de vástago metálico: Proporciona un anclaje mecánico y un recorrido de par fiable en vibraciones y calor.

• Extremo escalonado o extremo cónico: El extremo escalonado bloquea la ubicación axial; El extremo cónico reduce el riesgo de contacto y permite la inserción guiada a gran velocidad.

Estas características configurables permiten a los ingenieros comparar la Férula Personalizada con la interfaz real en lugar de forzar el cambio de interfaz. En los centros de datos, esto significa optimizar el diámetro exterior y la longitud de la nueva carcasa del transceptor manteniendo un ajuste ajustado. Un laboratorio de fotónica, lo que podría significar emplear un diseño de gran apertura y no magnético para proteger la calidad del haz. En aplicaciones 5G o FTTx, esto suele implicar requerir características robustas que puedan soportar vibraciones, humedad y operaciones repetidas en campo.

• Métricastsombrero Safeguard Rendimiento Óptico

El rendimiento óptico sigue la fidelidad mecánica. Cuando las dimensiones son estables, la óptica permanece estable. UPCERA integra el rendimiento en la Ferrule Personalizada manteniendo las métricas que importan en el campo:

• Concentricidad: La inspección de concentración al 100% limita el desplazamiento del núcleo que provoca desalineación lateral y pérdida de acoplamiento modal.

• Tolerancia y redondez del DI: Un control estricto del ID reduce la ovalización de fibras, el micromovimiento bajo ciclos térmicos y los vacíos adhesivos que desestabilizan la posición del núcleo.

• Control de diámetro exterior y acabado superficial: Un diámetro exterior constante y un acabado fino mejoran el ajuste de las mangas, reducen el desgaste y reducen la generación de partículas para una fiabilidad a largo plazo.

• Pulido de la cara final: Desplazamiento del ápice, radio y angularidad gestionados con precisión para la reflexión hacia atrás del bordillo y soporte contacto PC fiable.

• Estabilidad del material: La circonia de alta pureza proporciona resistencia a la abrasion y estabilidad geométrica bajo impacto/vibración, con un comportamiento térmico que se adapta a la fibra para reducir la deriva.

• Trazabilidad: Los identificadores láser conectan cada Ferrule Personalizado con datos genealógicos y de control de calidad de lotes, acelerando la cualificación y simplificando los registros de mantenimiento.

Aplicaciones, Problemas y Soluciones Probadas

Casos de uso en redes y laboratorios

Cuando las férulas estándar limitan el rendimiento o la integración, las opciones de Ferrule Personalizadas restauran la libertad de diseño. En los centros de datos y las plataformas en la nube, la densidad de puertos aumenta a medida que el espacio inmobiliario disminuye. El diámetro exterior y el bisel personalizados permiten conectores compactos sin sacrificar la alineación. El pulido repetible y la concentricidad medida redujeron la variabilidad entre grandes poblaciones de enlace, manteniendo los presupuestos de pérdida en el objetivo.

En despliegues de 5G y FTTx, los conjuntos deben tolerar ciclos de temperatura, humedad y vibraciones. La dureza y estabilidad química de la circonia resisten el desgaste. Geometrías de extremo seguras y vástagos metálicos opcionales ayudan a mantener la alineación durante el despliegue y el servicio, reduciendo el retrabajo.

Los láseres de fibra y los conjuntos fotónicos dependen de grandes orificios para acoplamientos de alta potencia y enrutamiento de haz. Los diseños de extremos escalonados y cónicos reducen el daño por contacto y soportan el conjunto guiado y de alto rendimiento. Los agujeros precisos ayudan a preservar el centrado del haz y a reducir la retroreflexión que puede desestabilizar la fuente o generar retroalimentación no deseada.

Los sensores, dispositivos médicos e instrumentos de investigación se benefician de cerámicas inertes, no magnéticas y eléctricamente aislantes. Los herrolos de doble agujero simplifican los canales de referencia y las mediciones diferenciales. Las tolerancias estrictas protegen la calibración, reducen la deriva y soportan protocolos de sala limpia donde el control de contaminación es esencial.

El equipo óptico de prueba y medición depende de conectores de referencia con baja variabilidad. La geometría controlada de las caras finales y el control de tolerancia a nivel de micras mantienen la trazabilidad de la medición desde el laboratorio hasta la fabricación en volumen, evitando cambios en las líneas base a medida que el hardware escala.

Puntos de dolor en la industriaaRespuestas de la UPCERA

Los modos de fallo recurrentes en conjuntos ópticos tienen causas mecánicas. Las soluciones Custom Ferrule de UPCERA abordan directamente esas causas en lugar de tratar los síntomas.

• Deriva de pérdida con el tiempo: El desajuste del diámetro y el deslizamiento adhesivo permiten que la fibra se desplace. Solución: control de identificación a nivel de micras, diseño biselado que regule el flujo capilar y geometría de pulido estable.

• Retroreflexión excesiva: La variabilidad en el desplazamiento del ápice o el ángulo de la cara final eleva la pérdida de retorno. Solución: parámetros de pulido definidos con retroalimentación de inspección para una geometría de cara final consistente.

• Deriva térmica y mecánica: el desajuste del CTE y el anclaje débil inducen desalineación. Solución: circonia combinada con sílice, vástago metálico opcional y localización de los extremos escalonados para un montaje robusto.

• Desgaste y generación de partículas: Los materiales blandos y las superficies rugosas contaminan las interfaces. Solución: circonia densa con acabados superficiales finos para reducir la abrasión y los residuos.

• Inconsistencia de lote a lote: Las cadenas de suministro fragmentadas dificultan las señales de calidad. Solución: producción directa a la fábrica, inspección 100% concentricidad y trazabilidad marcada con láser para un control unificado de lotes.

• Límites de integración no estándar: Las férulas de catálogo no pueden encajar en envolventes únicos. Solución: Configuraciones personalizadas de Ferrule para OD, longitud, gran diámetro y diseños de doble agujero alineadas con las restricciones reales de empaquetado.

El flujo de trabajo integral de UPCERA conecta la ciencia de materiales, la cerámica de precisión y la metrología óptica en una única cadena responsable. Traducimos los planos en geometría fabricable, recomendamos bandas de tolerancia que protejan la alineación y proponemos estrategias de extremo y biselo que reducen la pérdida óptica y aumentan el rendimiento del conjunto. Con 20 años de experiencia en cerámica y suministro directo a la fábrica, alineamos la intención de ingeniería con la realidad de la producción. Nuestros compromisos incluyen inspección del 100% concentricidad, tolerancias a nivel de micras, pulido definido de las caras finales y marcado láser para una trazabilidad total. Llamada a la acción

Avanza a tu siguienteDiseño de férulas personalizadas con UPCERA. Comparte tu especificación de fibra, objetivos ópticos, envolvente mecánico y entorno operativo. Recomendaremos geometría, rangos de tolerancia y parámetros de extremo adaptados a tu caso de uso, ya sean enlaces de centro de datos, nodos 5G, láseres de fibra, sensores o dispositivos de prueba. Solicitar muestras de evaluación para validar la pérdida de inserción, la pérdida de retorno y el rendimiento de ensamblaje en condiciones reales. Utiliza UPCERA hoy mismo para soluciones integrales y directas a fábrica para conexiones de precisión.
