Fundas cerámicas de alta precisión para fibra óptica

Las mangas cerámicas de alta precisión son uno de los componentes más críticos en las redes modernas de fibra óptica. Aunque microscópicos, estos pequeños cilindros son los héroes invisibles que hacen posible la transmisión de datos a alta velocidad. Su único propósito es asegurar la alineación casi perfecta de dos fibras ópticas. Esta tarea exige un nivel de precisión de fabricación casi incomprensible. En un mundo construido sobre la luz, este diminuto componente es lo que mantiene la luz fluyendo.

Todo el rendimiento de un centro de datos multimillonario puede verse comprometido por una sola conexión de baja calidad. La diferencia entre un flujo de datos perfecto de 400G y una señal corrupta se mide en micras. Este artículo explora la ingeniería, la ciencia de materiales y la metrología detrásFundas cerámicas de alta precisión. Cubriremos por qué son esenciales, cómo se fabrican y las métricas de calidad que separan un componente premium de un punto de fallo.

El problema central: pérdida de inserción y desalineación

Para entender la funda, primero hay que comprender el problema que resuelve. Cada vez que dos fibras se conectan, existe el riesgo de "pérdida por inserción". Esta es la pérdida de potencia óptica, o intensidad de señal, que ocurre en el punto de conexión. Esta pérdida se mide en decibelios (dB).

La pérdida por inserción puede deberse a dos tipos de factores:

• Pérdidas intrínsecas:Estas son diferencias inevitables en las propias fibras, como una descoordinación en el diámetro del núcleo o el material.
• Pérdidas Extrínsecas:Estos son problemas mecánicos en el punto de conexión. Aquí es donde la funda juega su papel. La pérdida extrínseca primaria es la "desalineación lateral", también llamada desplazamiento del núcleo.

Las matemáticas de alto riesgo de un solo micrón

La desalineación lateral es el mayor enemigo de una conexión de fibra óptica. Esto es especialmente cierto para la fibra monomodo (SMF), que es el estándar para comunicaciones de larga distancia y alta velocidad.

Una fibra monomodo tiene un núcleo que mide solo entre 8 y 10 micras (μm) de ancho. Esto es más pequeño que una célula sanguínea humana. La señal luminosa viajasolodentro de este pequeño núcleo. Si el núcleo de una fibra no está perfectamente alineado con el núcleo de la siguiente, la luz "falla" y se pierde en el revestimiento.

Las cifras son implacables. Un desplazamiento lateral de solo 1 micra puede resultar en una pérdida significativa de señal de 0,5 dB. Algunos expertos afirman que un desplazamiento de solo 0,3 micras puede causar una pérdida de 0,4 dB. Cuando los estándares de la industria para conectores "élite" de baja pérdida exigen una pérdida total de 0,2 dB o menos, queda claro que no hay margen de error. La alineación debe ser de una fracción de una sola micra. Esta es toda la razónFundas cerámicas de alta precisiónexistir.

La solución: Por qué la circonia (Y-TZP) es el estándar

Los primeros conectores usaban fundas metálicas, normalmente bronce fósforo. Fueron un fracaso. El metal es relativamente blando, se desgasta con el uso repetido y se corroe. El proceso de desgaste también genera residuos microscópicos que pueden bloquear la fibra.

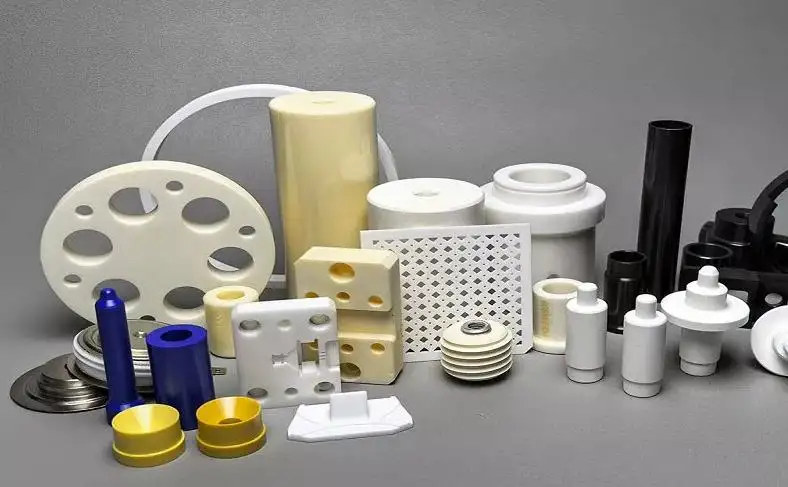

La solución se encontró en cerámicas técnicas avanzadas. El material estándar de la industria es la circonia estabilizada por ítria (Y-TZP). Esto no es lo mismo que la cerámica doméstica. Es una maravilla de la ingeniería con una combinación única de propiedades.

Dureza extrema

La circonia tiene una dureza superior a 8 en la escala de Mohs. Esto es mucho más duro que el acero. Significa que la funda no rayará ni deformará. Un conector puede acoplarse y desacoplarse miles de veces, y las dimensiones precisas de la funda permanecerán sin cambios.

Alta tenacidad a la fractura

Este es el rasgo más importante de la circonia. La mayoría de las cerámicas son frágiles; se rompen. La zirconia, gracias a la yttria, tiene una alta resistencia a la fractura. Puede absorber impactos y resistir las grietas. Esto es vital para el diseño de "funda dividida".

Acabado superficial submicronico

La circonia puede pulirse y pulirse hasta obtener una superficie casi perfectamente lisa. Esto es fundamental por dos razones. Primero, una superficie interior rugosa podría arañar la férula de fibra. Segundo, una superficie lisa permite que la virola se deslice y se centre perfectamente.

Estabilidad térmica

El material tiene un coeficiente de expansión térmica muy bajo. No cambia de tamaño con la temperatura. Esto es esencial para equipos en centros de datos, que disponen de pasillos calientes y fríos. También es vital para equipos de campo que soportan inviernos helados y veranos calurosos.

Fundas divididas vs. fundas sólidas

Las fundas cerámicas de alta precisión se presentan en dos tipos principales. Ambos están hechos de circonia, pero se utilizan en aplicaciones diferentes.

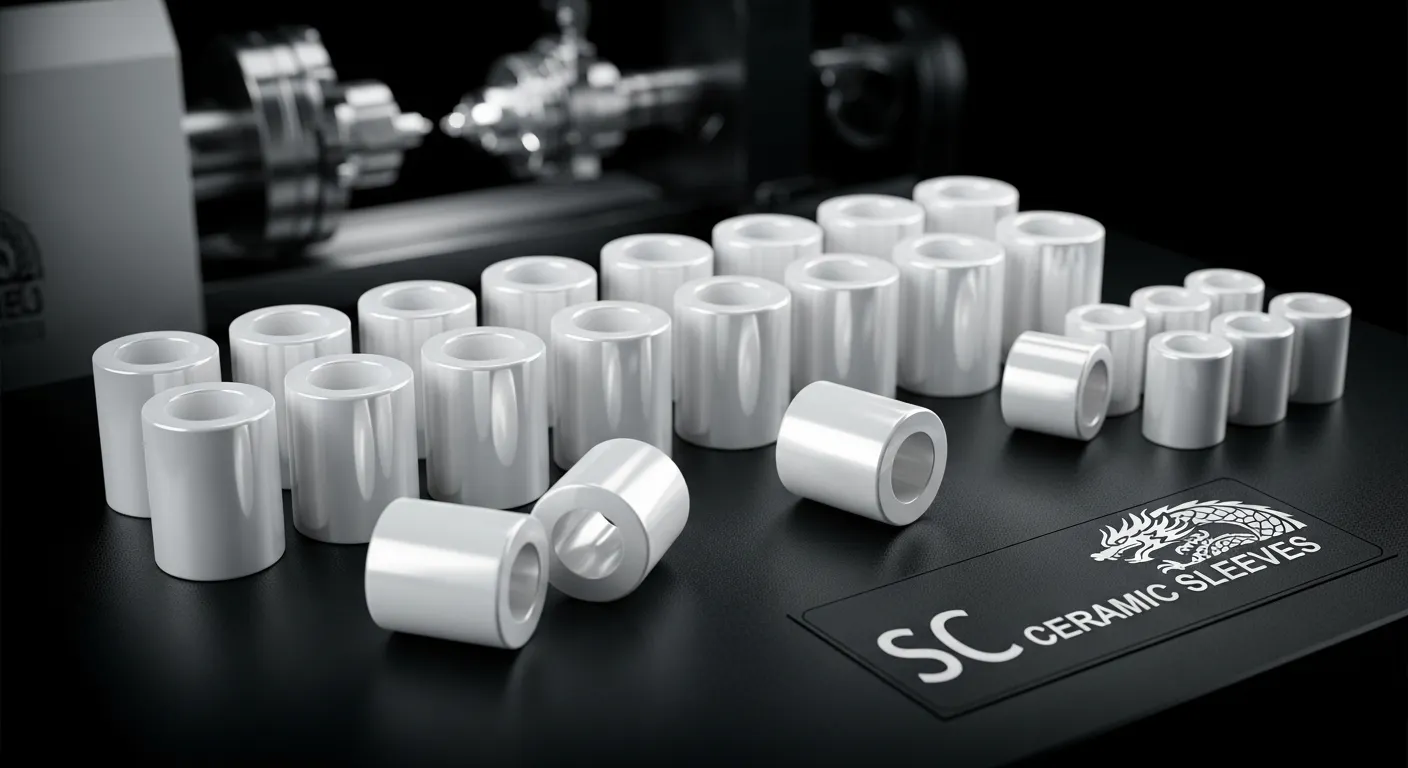

Fundas cerámicas divididas

Este es el tipo más común. Se utiliza en adaptadores de fibra óptica (acopladores). Una funda partida tiene una sola abertura estrecha recortada a lo largo de toda su longitud. Esta rendija es una característica deliberada. Permite que la funda dura se flexione una pequeña cantidad controlada. Cuando se inserta una férula, la funda se comprime. Esta compresión crea un agarre suave y firme. Sostiene la férula firmemente en el centro exacto. Este diseño permite que la funda pueda acomodar pequeñas variaciones en el diámetro exterior de la virola.

Fundas cerámicas macizas

Una funda sólida es un tubo rígido e intacto. No tiene rendija. Estas fundas requieren aún mayor precisión en su diámetro interior. Se utilizan dentro de componentes ópticos activos. Esto incluye transceptores (como los módulos SFP) y otros módulos ópticos. En esta aplicación, la manga alinea un muñón de fibra con el láser o fotodiodo. Como no hay "flexión", la funda y la férula deben fabricarse con una tolerancia exacta que coincida.

La fabricación de precisión submicrométrica

Crear un componente con tolerancias medidas en millonésimas de un metro es un proceso altamente controlado y de varias etapas. Es una mezcla de química e ingeniería mecánica.

Paso 1: Del polvo a la "Parte Verde"

El proceso no comienza con un bloque sólido. Empieza con un polvo ultra puro y fino de circonia Y-TZP.

1. Formulación:El polvo de circonia se mezcla con un aglutinante polimérico patentado. Esto crea una materia prima similar a una pasta.
2. Moldeo por inyección:La materia prima se calienta e inyecta bajo alta presión en un molde de acero preciso. Este proceso, llamado Moldeo por Inyección Cerámica (CIM), forma la pieza.
3. "Parte Verde":La pieza moldeada ahora se llama "parte verde". Es frágil y aproximadamente un 20% más grande que la funda final. Esta diferencia de tamaño es para compensar la contracción.

Paso 2: Desatado y sinterización

La parte verde ahora debe transformarse en una cerámica dura.

1. Desvinculación:La pieza se coloca en un horno de baja temperatura. Este proceso va quemando lentamente el aglutinante polimérico. Debe hacerse de forma gradual para evitar que la pieza se agriete.
2. Sinterización:La pieza se traslada entonces a un horno de alta temperatura, que a menudo supera los 1.500°C. A esta temperatura, las partículas de circonia se fusionan. La parte se encoge, volviéndose increíblemente densa y dura.

Paso 3: Alcanzar la precisión (Grinding and Lapeado)

Tras la sinterización, la funda es dura, pero sus dimensiones aún no son precisas. Esta es la etapa más crítica y difícil.

• Farmeo:El diámetro exterior (OD) de la funda se rectifica según su especificación exacta. Esto se hace usando muelas de rectificado recubiertas de diamante.
• Vuelta:El diámetro interior (DI) es la dimensión más crítica. Se realiza mediante un proceso llamado lapeado. Una "lap" (una varilla metálica precisa) se recubre con una suspensión de diamante. Esta suspensión es una pasta líquida que contiene partículas de diamante de un tamaño específico (por ejemplo, 6 micras). La coloca se gira dentro de la funda, puliendo lentamente la pared interior.
• Pulido:El proceso de lapeado suele ir seguido de un paso final de pulido. Esto utiliza una suspensión de diamante aún más fina (por ejemplo, 3 micras o menos). Este paso logra el acabado superficial liso como un espejo, que puede tener una rugosidad (Ra) de solo 0,003 μm.

También se pueden emplear técnicas avanzadas como el Mecanizado Ultrasónico Rotativo (RUM). Este método combina el rectificado con vibraciones de alta frecuencia para mecanizar la circonia dura.

El lenguaje de la calidad: métricas clave de precisión

Al buscar fundas cerámicas de alta precisión, "bien" no es una medida válida. La calidad se define mediante un lenguaje de métricas específicas y verificables. Estos se miden en un laboratorio de metrología controlada por temperatura.

Precisión de diámetro interior (DI)

Esta es la métrica más básica. Para una funda diseñada para una virola LC de 1,25 mm, la identificación debe ser exacta. Una funda de alta precisión tendrá una tolerancia de ID de±0,001 mm (±1 μm). Esto asegura que la cascola encaje, pero no sea demasiado floja.

Concentricidad

Esta es la métrica más importante para el rendimiento. La concentricidad es una medida de lo centrado que está el agujero interior respecto a la pared exterior. Si el agujero está descentrado, el núcleo de fibra estará descentrado. EstoesDesalineación lateral. Una funda de primer nivel tendrá una concentración de0,002 mm (2 μm)o menos. Las fundas premium de baja pérdida especifican una concentricidad de 1 μm o incluso 0,5 μm.

Redondez (circularidad)

El agujero interior debe ser un círculo perfecto. Cualquier desviación, u "ovalidad", hará que la virola se coloque en ángulo. Esto conduce a otro tipo de pérdida llamada desalineación angular. Las fundas de alta precisión garantizan un alto grado de redondez.

Cómo se miden estas métricas

Los fabricantes no pueden "adivinar" estas tolerancias. Utilizan equipos especializados de metrología:

• Medidores de aire:Estos son el estándar para medir la DI. Un volumen preciso de aire pasa a través de la funda. Midiendo la contrapresión, el sistema puede calcular el diámetro interior con una precisión submicrona.
• Micrometros láser:Estas herramientas sin contacto utilizan un haz láser para escanear el diámetro exterior.
• Sistemas de inspección por vídeo:Se utilizan cámaras de alta resolución con software avanzado para medir la concentricidad, la redondez y comprobar si hay defectos visuales o microgrietas.

Estándares Globales: La Prueba de Rendimiento

Estos estándares se dividen en dos categorías.

1. Normas de Calidad de Procesos (ISO 9001)

Este es el estándar más fundamental. La certificación ISO 9001:2015 no se aplica a la funda en sí. Se aplica a laFabricante. Demuestra que cuentan con un Sistema de Gestión de Calidad (QMS) documentado, auditado y fiable. Esta es una señal fuerte de "Confiabilidad". Significa que el fabricante tiene procesos para garantizar la consistencia de lote en lote. Por eso los principales proveedores en regiones comofundas cerámicas EE. UU.yfundas cerámicas EuropaTodos destacan esta certificación.

2. Estándares de Rendimiento y Pruebas (IEC/TIA)

Estos estándares no definencómopara hacer una funda. Definen el rendimiento de la conexión final y elMétodos para probarlo. Fundas cerámicas de alta precisiónson el componente habilitador que permite que un conector cumpla con estos estrictos niveles de rendimiento.

• IEC 61280-4 y TIA-568-C:Estas normas definen los métodos de referencia para probar la pérdida de inserción (atenuación) en una red instalada.
• IEC 60793-1-40:Este es un procedimiento específico de medición para la atenuación.
• Estándares de alta fiabilidad:Las aplicaciones más exigentes, como las militares y aeroespaciales, tienen sus propios estándares. MIL-PRF-29504B, por ejemplo, es una especificación militar para terminales de fibra óptica. Esrequiereel uso de componentes cerámicos de circonia de alta calidad para garantizar la fiabilidad en entornos hostiles.

Un equipo de primer nivelProveedor de fundas cerámicas en Indiao un distribuidor global debe ser capaz de proporcionar piezas que permitan a sus clientes construir conjuntos que superen estas pruebas.

Conclusión: La base invisible de la conectividad

La funda cerámica de alta precisión es un ejemplo perfecto de tecnología habilitadora. Es un componente invisible que es la base de nuestro mundo digital. Su rendimiento no se mide en gigabits, sino en las tolerancias submicras que hacen posibles esos gigabits.

Desde la ciencia de materiales de la circonia hasta la compleja fabricación de lapeado y pulido, cada paso se centra en un único objetivo: eliminar la desalineación lateral. La diferencia entre una funda de alto rendimiento y una media es la diferencia entre una conexión de 0,2 dB y una avería de 1,0 dB. En una red, estas pérdidas son acumulativas. La calidad no es solo una preferencia; es una necesidad matemática.
